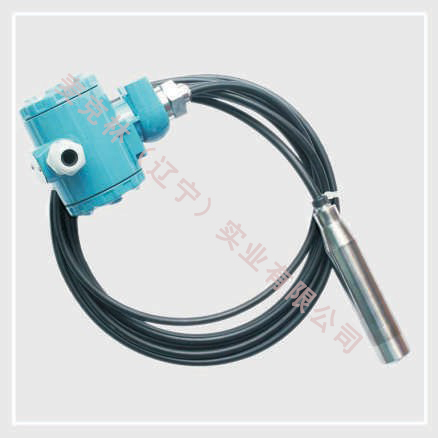

YZLB 型静压式液位变送器由压力传感器、导气电缆及转换器等部件组成， 仪表通过测量由液体产生的液柱静压来确定液位高度的。液体的静压力用下式表示：

P=P0+ρgH

式中：P：测量点(压力传感器感压孔)的静压力P0：液面上部的大气压力

ρ：介质密度g：重力加速度

H：液面高度(感压孔至液面距离)

由于ρ、g为已知常数， 当р0恒定时， 静压力P只与液面高度H成线性关系，因此，测得P值的大小，就可确定H值。

新币彩票当液面高度H变化时，测量点的静压力P将随之变化，这一变化的静压力作用到压力传感器上，经P/V、V/I转换，输出与液面高度H 成线性关系的4-20mA.DC标准信号。是利用静压原理连续测量液体深度的液位仪表。

◆ 具有测量范围大、精度高、无可动部件

◆ 直接测量液柱产生的压力，测量准确

◆ 可靠性强，无机械传动部件，无机械磨损

新币彩票◆ 抗干扰能力强，防水、防尘、防爆、防腐

新币彩票◆ 适用性广，具有多种结构形式，多种安装方式

◆ 安装维护简单，适用各种工业测量场合

新币彩票◆ 测量范围： 电缆投入式：<50m 护管插入式：≤6m

◆ 测量精度：0.1%、0.25%、0.5%

◆ 工作压力：常压

新币彩票◆ 介质温度：-30～80℃

◆ 环境温度：-30～55℃

新币彩票◆ 介质密度：≤2.0g/cm3

新币彩票◆ 介质粘度：≤1.25st

◆ 供电电压：DC24V

新币彩票◆ 负载阻抗：≤550Ω（24V.DC 供电时）

◆ 输出信号：4-20mA 二线制

◆ 防爆等级：ExiallCT5

新币彩票◆ 连接方式：法兰或螺纹，法兰：DN40，HG20592-2009；螺纹：G1-1/2"(外)

◆ 防护等级：IP66

新币彩票◆ 接液材质：

感压膜片：陶瓷、316、316L

密 封 件：丁腈橡胶、四氟、氟橡胶

新币彩票导气电缆：橡胶、PVC 或氟护管

新币彩票插入式护管：1Cr18Ni9Ti、316、316L
