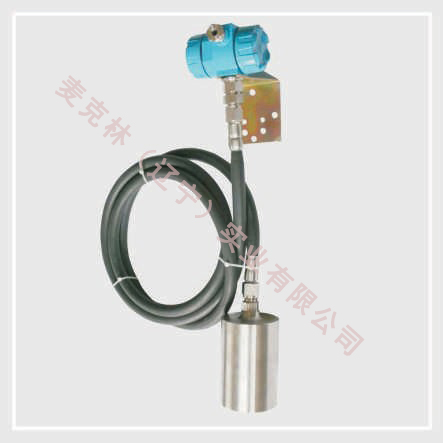

DYYB型导压式液位变送器是由压力传感器、集气筒组件及导压管组件组成的液位测量仪新币彩票表。当集气筒沉入被测液体后， 集气筒内空气受到被测液体的压力作用， 通过导压管、膜片、硅油将压力传导至测压敏感元件上，此时敏感元件受到压力为：

新币彩票P = 0.0098ρh+Pc-Pb

式中： P —传感器受到压力（MPa） ρ—液体的密度（g/cm3或T/m3） h —液面待测深度(m)

新币彩票Pc—液面压力(MPa) Pb—敏感元件背压(MPa)

当测量开口容器（Pc=0）,且敏感元件背压通大气（Pb=Pc）时，P=0.0098ρh 即压力变送器输出信号与被测液体密度、液体检测深度成正比。

导压式液位变送器由于不受介质起泡、沉积、混浊等影响，又无运行部件，安装维护简单，特别适于冶金、电力、造纸、石油、化工等行业测量液位使用。

◆ 无运动部件，安装维护简单

◆ 传感器不与检测介质相接触，长期工作可靠性及稳定性高

◆ 适用于强腐蚀性测量工况，不受介质起泡、沉积、混浊等影响

◆ 电 源：DC24V

新币彩票◆ 精 度：0.1%、0.25%、0.5%

◆ 测量范围：0～20m

新币彩票◆ 环境温度：-10℃～70℃

新币彩票◆ 输出信号：4～20mA 二线制

◆ 负载电阻：<600Ω

新币彩票◆ 接触材料：不锈钢

◆ 防爆等级：ExiaIICT5
